DTH-Ⅲ
特徴
機能
仕様
外形寸法
カタログダウンロード
製品一覧
MENU
製品一覧
合撚糸機
1963年の合撚糸機を開発生産開始以来、
DTB型、DTF型、DTH型、DTG型シリーズの
豊富な経験を基板とし、
新たに開発された最新鋭合撚糸機
製品画像

特徴

  • スパン糸からフィラメント糸まであらゆる種類の７Kg（標準仕様）巻き合撚が可能。
  • スピンドルの各錘単独モーター化、左右独立のフィードモーターにより撚数、糸速、満管など撚糸条件の変更はタッチパネルで簡単操作。
  • リングトラバース機構はサーボモーターとハーモニックドライブの組合わせにより、最適な巻形状の設定が可能。
  • 騒音を低減し、メンテナンスの容易化を徹底追及。
特徴

機能

1操作性の向上①
機能
  • フィードローラは各ラインの単独モーターとインバータ制御
2操作性の向上②
機能

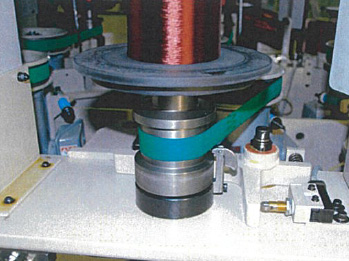

  • スピンドル回転は単独駆動モーターとインバータ制御
  • トラバース機構はハーモニックドライブ付きサーボモーター制御
3操作性の向上③
機能
  • ギヤレス化の実現により合撚糸条件はタッチパネルに入力する簡単操作
4メンテナンスが容易
機能
  • スピンドル駆動部は機械と電気を融合したシンプル構造
  • リングトラバースは従来の油圧機構に代わりハーモニックドライブ付きサーボモーター駆動システムの採用によって油圧装置のメンテナンスは不要
  • トラブル内容がタッチパネルに表示されるため復帰作業が容易
5オリジナルの巻き形状
機能
  • 巻き方法はワープ巻き、フィーリング巻き、コンパウンド巻き、コンビネーション巻きなど、また綾角も簡単に入力できるためオリジナルの巻き形状ができます。
  • 各種巻き形状の運転条件を記憶するメモリー機能を搭載。運転条件設定の準備時間が短縮されました。

仕様

錘数（MAX.） 60
リフト長（MAX.mm） 420
スピンドルピッチ（mm） 420
供給糸繊度（MAX.dtex） 1100
合糸繊度（MAX.dtex） 3300
合糸本数（MAX.） 6
撚数範囲(T/m） 40～400
撚数設定方法 タッチパネル
スピンドル回転数(MAX.rpm) 6500
糸速範囲(m/min） 10～60
糸速設定方法 タッチパネル
ビルディング装置 サーボモーター式
リング径(標準、mm） 210
クリール サイド式
モータ容量（kW） フィード駆動 11 (5.5 x2)
スピンドル駆動 45 (0.75 x 60)
リングレール駆動 0.4

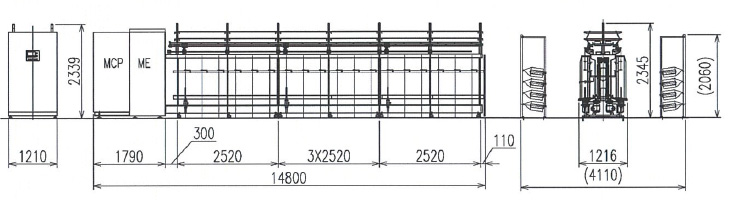

外形寸法

外形寸法
